戶外LED顯示屏被廣泛應用于各種實況信息的發布，顯示數據的實時更新是否還有更便捷的方法？

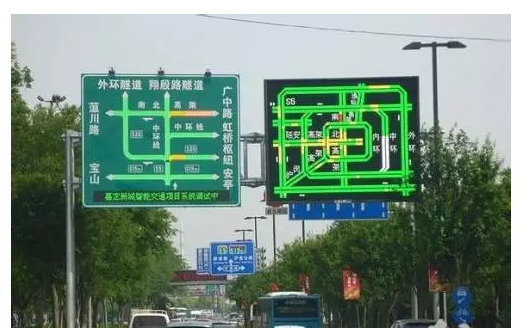

LED顯示屏作為一種全新的信息媒體，在性能上具有突出的優點。其使用壽命長、響應速度快、驅動簡單、性能穩定，因此在社會的各個領域得到了廣泛的應用。例如高速公路使用LED 顯示屏實時發布路況信息；體育場館使用LED顯示屏實時公布現場實況等等。這些實時信息是怎樣快速發布到現場的呢？

圖1 戶外LED顯示屏

目前，戶外LED顯示屏的數據傳輸可以通過以下幾種方式：

·              工作人員使用便攜電腦到設備現場進行數據更新。缺點在于難以做到顯示數據的實時更新，難以及時發現LED 顯示屏存在的故障，也加大了工作人員的勞動強度，增加了企業運作的人力成本開支。

·        L LED顯示屏通過以太網線路接入到因特網與接在因特網的服務器端電腦進行通信，利用電腦通過因特網對LED 顯示屏進行數據傳輸。此方式需要進行以太網絡布線，存在安裝不方便，維護成本比較昂貴等缺點。

·        通過短信息來實現對LED 顯示屏的控制。這種數據傳輸方式的缺點是短信息編輯困難，傳輸?shù)臄?shù)據量比較小。同時短信息的傳輸也存在一定的時延，很難保證數據的實時性，特別是在道路交通、體育場館等需要實時顯示信息的場合。

·        通過移動通信網絡對LED 顯示屏進行控制。這種傳輸數據方式的優點在于安裝簡單，速度比較快，不受時間和空間的限制，能夠?qū)︼@示數據進行實時更新。因此使用移動通信網絡方式就成為一種比較理想的選擇。

基于GPRS網絡對LED 顯示屏進行遠程控制的系統如圖所示。該系統由LED顯示屏、GPRS RTU、上位機服務器軟件等組成。在本方案中，對LED顯示屏控制器的唯一要求是其需要具備RS-232或RS-485通信接口。

圖2 GPRS 遠程控制LED顯示屏方案

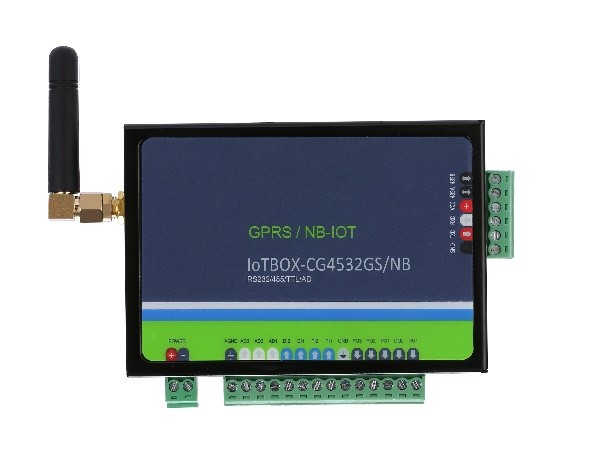

IoTBOX-CG4532GS是一款基于GPRS 網絡的無線數據傳輸設備（RTU），為用戶提供高速、全透明的數據通道，使用簡單、設備穩定可靠，同時IoTBOX-CG4532GS具有大緩存區的設計，采用動態劃分技術，滿足不同數據量的傳輸要求。

圖3 IoTBOX-CG4532GS GPRS RTU

GPRS 無線數傳設備是通過因特網進行數據傳輸?shù)模?/span>LED 顯示屏的上位機服務器需要連接上因特網才可以與GPRS 無線數傳設備進行通信。上位機服務器可通過使用靜態IP 或動態域名等方式連接因特網，如果LED 顯示屏的上位機服務器處于局域網內還需要在路由器上作端口映射操作。

在本應用中IoTBOX-CG4532GS作為網絡設備的客戶端，控制LED 顯示屏的上位機軟件作為服務器端，上位機軟件可通過標準的socket 網絡編程與客戶端進行通信。

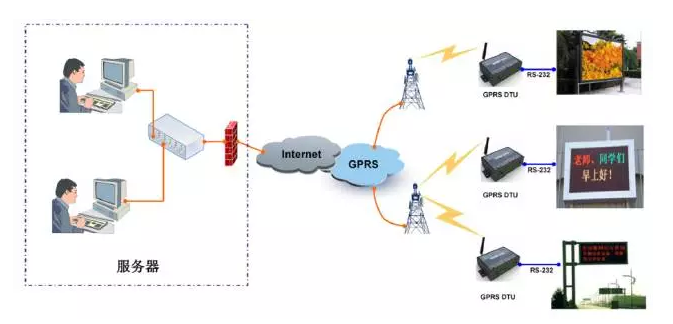

圖4 LED顯示屏采用IoTBOX-CG4532GS

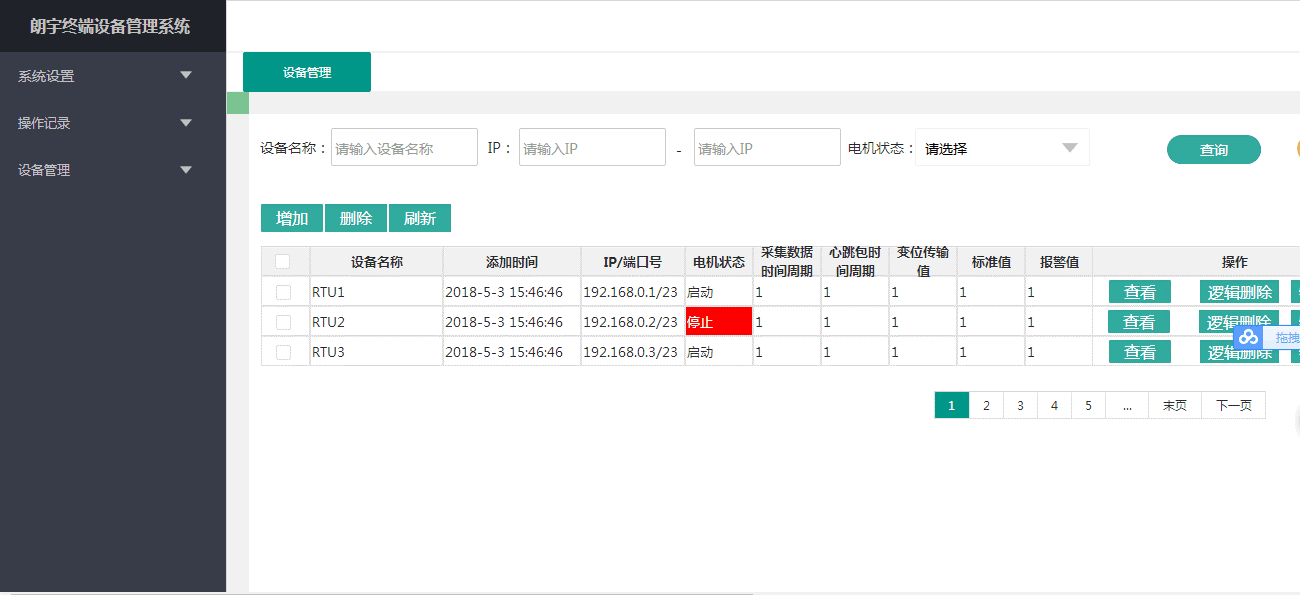

圖5 RTU狀態信息在服務器平臺的監控

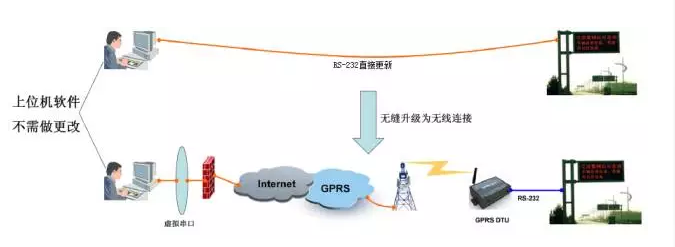

一般來說生產LED 顯示屏控制器的廠商都會提供一個基于RS-232 接口的上位機軟件，上位機軟件通過串口與LED 顯示屏控制器進行通信，鑒于此我們有提供一個虛擬串口軟件，直接把IoTBox-1520虛擬成一個“無線的串口”，用戶無需修改現有的基于RS-232 接口的上位機軟件即可以直接使用。
