10.4寸HMI在紡織機械中的應用
一、方案背景
在紡織行業，HMI產品幾乎使用在所有的紡織機械上，如梳棉機、粗紗機、細紗機、絡筒機、高檔機、染整機械等。HMI產品最重要的用途是用來設定和修改工藝參數，記錄生產數據，監控生產狀況和報警。HMI可以幫助工藝工程師直接變更參數，無需變更設備結構或者控制程序?；w的前加工設備通常都是接入到控制DCS系統中，相關的功能全部在中控室的操作站上完成，如參數設置，報警，數據記錄，趨勢圖等；現場的界面主要是按鈕，指示燈等。由于功能升級的要求，化纖后加工機械上主要使用HMI作為上位機，實現工藝參數的調整，生產狀態的監視，故障報警，通訊和歷史數據儲存等功能，同時能將工藝參數上傳至控制中心。
二、應用方案介紹

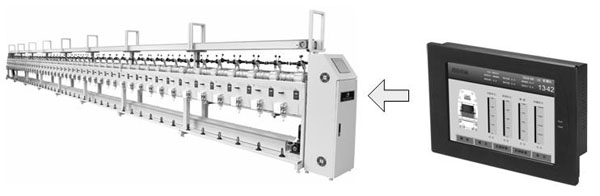

為滿足紡織電控系統的升級改造，客戶立項開發專用型人機控制產品；人機界面控制板主要完成系統設置、參數設置、狀態查詢、花型文件管理等人機交互的過程，通過內置的無線GPRS模塊能實時的將設置參數發送到控制中心，供操作人員查看，同時能夠接收操作人員的指令進行現場調整。

三、方案優點

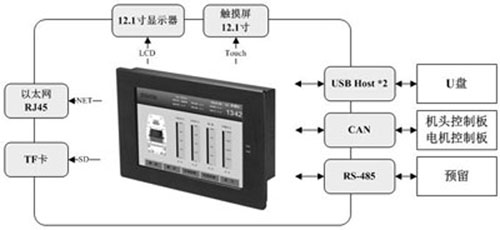

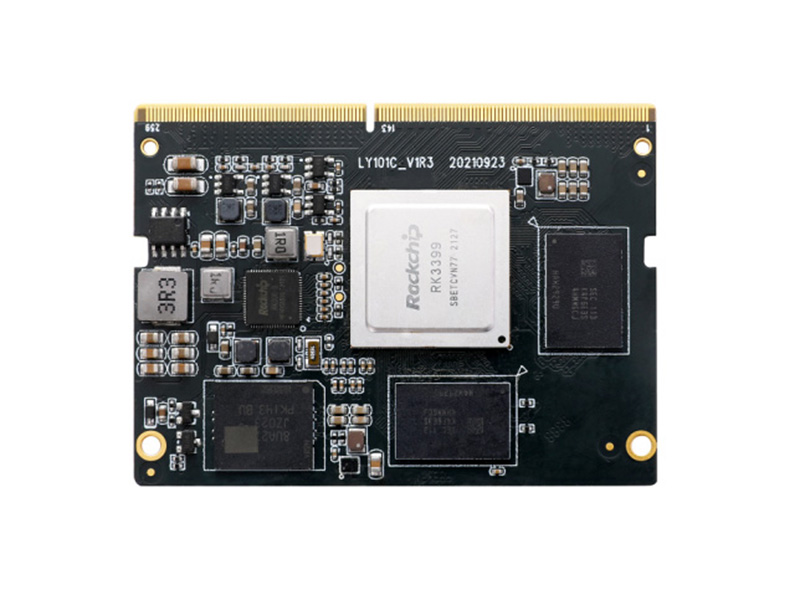

電控系統中包括人機控制板和主控板兩個硬件平臺：
1、人機控制板，一般采用Linux等操作系統的工控平臺實現
1）、提供操作界面，完成菜單顯示、指示輸入等人機交互工作；
2）、通過內置GPRS模塊完成花型文件的下載和更新；
3）、通過CAN總線傳送花型文件和系統信息。
2、主控板，對實時性要求高，一般采用前后臺系統或者是實時操作系統，主要完成對花型文件指令的解析和運動控制單元的邏輯控制。
1）、提供CAN、485或者是內部總線等通信接口，實現對伺服控制器的過程控制等；
2）、系統的狀態檢測，處理大量的I\O信號。
